Vert.x 를 이용한 실시간 웹 어플리케이션 (4)
순서
1. Vert.x 설치 및 Hello world !!
2. 간단히 Vert.x 다루어보기
3..Vert.x 와 MongoDB 연결
4. 실시간 통신
5. 모듈개발
6. 배포
D3 라이브러리를 이용하여 VIEW 를 그릴것이다. (d3 라이브러리 좀 쩐다... 이거가지고 할수있는거 무궁무진할듯 )
http://d3js.org/
http://using.tistory.com/56
1. client.js 부터 살펴보자
var eb = new vertx.EventBus(window.location.protocol + '//' +
window.location.hostname + ':' +
window.location.port + '/eventbus');
eb.onopen = function() {
var renderListItem = function(mindMap) {
var li = $('<li>');
var openMindMap = function() {
new MindMapEditor(mindMap, eb); //해당 마인드맵이 클릭되면 MindMapEditor 객체를 만든다.
return false;
};
var deleteMindMap = function() {
eb.send('mindMaps.delete', {id: mindMap._id}, function() {
li.remove();
});
return false;
};
// 네임클릭하면 마인드맵 활성화됨
$('<a>').text(mindMap.name).attr('href', '#').on('click', openMindMap).appendTo(li);
$('<button>').text('Delete').on('click', deleteMindMap).appendTo(li);
li.appendTo('.mind-maps');
};
$('.create-form').submit(function() {
var nameInput = $('[name=name]', this);
eb.send('mindMaps.save', {name: nameInput.val()}, function(result) {
renderListItem(result);
nameInput.val('');
});
return false;
});
eb.send('mindMaps.list', {}, function(res) { // 서버와 접속되면 마인드맵 리스트를 얻어옵니다.
$.each(res.mindMaps, function() {
renderListItem(this); // 각 마인드맵을 인자로 넣어주고 리스트 갱신
})
})
};
2. 다음은 editor.js 이거 새로 만들어서 추가해준다.
function MindMapEditor(mindMap, eventBus) { // MindMapEditor 생성자
this.mindMap = mindMap;
this.eventBus = eventBus;
this.registerEventHandlers(); // MindMapEditor 객체당 새로운 이벤트핸들러를 등록해준다.
this.initVisualization();
this.renderVisualization();
}
MindMapEditor.width = 1280;
MindMapEditor.height = 800;
MindMapEditor.levelWidth = 150;
MindMapEditor.treeLayout = d3.layout.tree().size([MindMapEditor.height, MindMapEditor.width]);
MindMapEditor.diagonalGenerator = d3.svg.diagonal().projection(function(d) { return [d.y, d.x]; });
MindMapEditor.prototype.registerEventHandlers = function() {
var self = this;
// 이벤트 핸들러를 등록해준다. 나중에 서버에서 발생한 이벤트를 받을수 있게한다.
// 상상해본다. 브라우저에서 => 서버 로 Command 날린다.
// 서버=> 모든 브라우저로 이벤트 전파한다. 이 시스템은 단지 이 두가지로 이루어진다.
// 따라서아래의 핸들러는 서버에서 발생한 이벤트를 브라우저에서 적용시키는 과정이다.
this.eventBus.registerHandler('mindMaps.events.'+self.mindMap._id, function(event) {
switch (event.event) {
case 'nodeAdded': self.onNodeAdded(event); break;
case 'nodeRenamed': self.onNodeRenamed(event); break;
case 'nodeDeleted': self.onNodeDeleted(event); break;
}
self.renderVisualization();
});
}
MindMapEditor.prototype.onNodeAdded = function(event) {
var parent = findNodeByKey(this.mindMap, event.parentKey);
if (parent) {
if (!parent.children) {
parent.children = [];
}
parent.children.push(event.node);
}
}
MindMapEditor.prototype.onNodeRenamed = function(event) {
var node = findNodeByKey(this.mindMap, event.key);
if (node) {
node.name = event.newName;
}
}
MindMapEditor.prototype.onNodeDeleted = function(event) {
var parent = findNodeByKey(this.mindMap, event.parentKey);
if (parent) {
for (var i=0 ; i<parent.children.length ; i++) {
if (parent.children[i].key === event.key) {
parent.children.splice(i, 1);
return;
}
}
}
}
MindMapEditor.prototype.addNode = function(parentNode) {
this.eventBus.send('mindMaps.editor.addNode', {
mindMapId: this.mindMap._id,
parentKey: parentNode.key
});
}
MindMapEditor.prototype.renameNode = function(node, newName) {
this.eventBus.send('mindMaps.editor.renameNode', {
mindMapId: this.mindMap._id,
key: node.key,
newName: newName
});
}
MindMapEditor.prototype.deleteNode = function(parentNode, childNode) {
this.eventBus.send('mindMaps.editor.deleteNode', {
mindMapId: this.mindMap._id,
parentKey: parentNode.key,
key: childNode.key
});
}
MindMapEditor.prototype.initVisualization = function() {
this.vis = d3.select(".editor").html('').append("svg:svg")
.attr("width", MindMapEditor.width)
.attr("height", MindMapEditor.height)
.append("svg:g")
.attr("transform", "translate(10,0)");
}
MindMapEditor.prototype.renderVisualization = function() {
var self = this;
var nodes = MindMapEditor.treeLayout.nodes(this.mindMap).reverse();
nodes.forEach(function(d) { d.y = d.depth * MindMapEditor.levelWidth; });
var node = this.vis.selectAll("g.node")
.data(nodes, function(d) { return d.key; });
var nodeEnter = node.enter().append("svg:g")
.attr("class", "node")
.attr("transform", function(d) { return "translate(" + d.y + "," + d.x + ")"; })
.attr("opacity", "0");
nodeEnter.append("svg:circle")
.attr("r", 4.5)
.style("fill", "lightsteelblue")
.on("click", function(c) { self.addNode(c); });
nodeEnter.append("svg:text")
.attr("x", 10)
.attr("dy", ".35em")
.text(function(d) { return d.name; })
.on("click", function(d) {
var text = prompt('Enter a name for this node', d.name);
if (text) {
self.renameNode(d, text);
}
});
node.transition()
.attr("opacity", "1")
.attr("transform", function(d) { return "translate(" + d.y + "," + d.x + ")"; })
.select("text")
.text(function(d) { return d.name; });
node.exit().remove();
var link = this.vis.selectAll("path.link")
.data(MindMapEditor.treeLayout.links(nodes), function(d) { return d.target.key; });
link.enter().insert("svg:path", "g")
.attr("class", "link")
.attr("opacity", "0")
.attr("d", MindMapEditor.diagonalGenerator)
.on('click', function(l) {
self.deleteNode(l.source, l.target);
});
link.transition()
.attr("d", MindMapEditor.diagonalGenerator)
.attr("opacity", "1");
link.exit().remove();
}

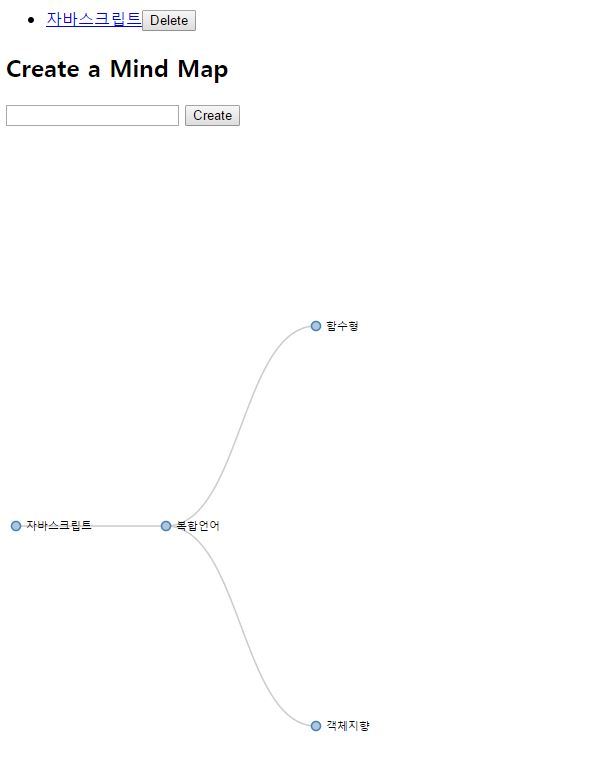

실행 모습

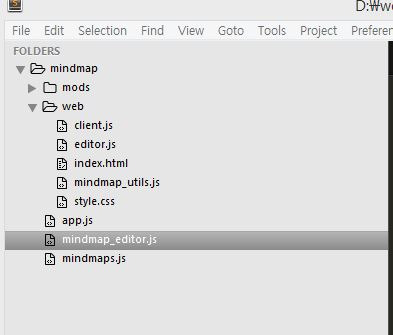

여기까지 대략 프로젝트 구성은 이렇다.
